МОНТАЖНЫЙ ИНСТРУМЕНТ:

  • шуруповерт
  • перфоратор
  • высечные ножницы
  • ножницы
  •  киянки
  • правило

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

Подготовить основание для монтажа кронштейнов и крепления утеплителя. Осыпающуюся и непрочную штукатурку нужно сбить, разрушенную кирпичную кладку восстановить. Затем необходимо разметить стену, выдерживая расстояние между крепежными кронштейнами. По горизонтали примерно 400 – 600 мм, а по вертикали 800 – 1400 мм.

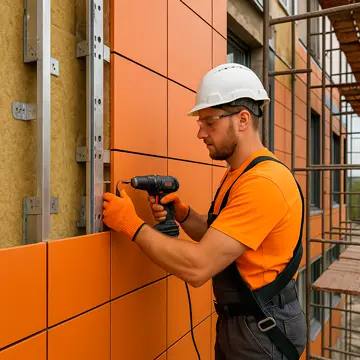

МОНТАЖ КРОНШТЕЙНОВ

Монтаж крепежных кронштейнов производится в следующей последовательности: монтаж несущих кронштейнов с помощью дюбель-шурупов на стену (диаметр и длина дюбеля определяется расчетом на стадии разработки), произвести утепление фасада здания. Запрещается сверлить отверстия для дюбелей в пустотелых кирпичах или блоках с помощью перфоратора. Затем производится выравнивание кронштейна его подвижной частью в единую рабочую плоскость и производится окончательная установка кронштейна.

МОНТАЖ УТЕПЛИТЕЛЯ

В качестве теплоизоляционного слоя системы вентилируемого фасада необходимо применять утеплитель, предусмотренный в соответствии с теплотехническими расчетами на основании современных норм и правил. Место, на котором производятся монтаж утеплителя, должно быть укрыто от попадания влаги на стену и плиты утеплителя. Монтаж плит утеплителя выполняется до установки несущих вертикальных или горизонтальных профилей. Укладка утеплителя начинается с нижнего ряда и ведется снизу вверх. Плиты утеплителя должны устанавливаться плотно друг к другу без пустот. Крепление плит утеплителя осуществляется с помощью специальных пластмассовых дюбелей тарельчатого типа с распорным стержнем.

УСТАНОВКА НАПРАВЛЯЮЩИХ

Установка Г-образных планок производится на крепежные кронштейны. Крепление осуществляется с помощью шурупов, выравнивая поверхность каждой планки в единую поверхностную плоскость.

КРЕПЛЕНИЕ САЙДИНГА «КОРАБЕЛЬНАЯ ДОСКА»

Металлосайдинг и реечные панели устанавливаются после окончательного монтажа Г-образныхпланок. Перед монтажом каждой отдельной рейки с её замковой части снимается защитная пленка. Окончательно защитную пленку необходимо снимать после завершения монтажа панелей сайдинга. Резаные части сайдинга покрываются эмалью.

Также необходимо приобрести отделочные/доборные элементы (начальные рейки, угловые планки, откосные планки, наличники. В местах стыков будут устанавливаться стыковочные планки).

ПРАВИЛА УХОДА ЗА СИСТЕМОЙ ВЕНТИЛИРУЕМОГО ФАСАДА

В обязательном порядке необходимо следить за тем, чтобы теплоизоляционная система сохраняла стабильность своей работы и эстетические свойства. Особое внимание следует уделять состоянию защитно-декоративного покрытия и защите верхней части системы (парапеты, карнизы, отливы в оконных проемах).

Уход за панелями фасада заключается в ее регулярной очистке, периодическом осмотре и окраске появившихся царапин и повреждений. При появлении серьезных нарушений или повреждений в системе вентилируемого фасада необходимо обращаться к организации, производившей монтаж, и следовать их рекомендациям по устранению дефектов.

Компания “Изомат-Строй” предлагает широкий и хорошо подобранный ассортимент профнастила и метеллочерепицы из стали и алюмоцинка для кровли домов, зданий и сооружений. В результате наши покупатели могут рассчитывать на приобретение кровельного материала различного предназначения и в разной ценовой категории.

Перед заказом кровельного материала вам понадобится подробная инструкция по монтажу металлочерепицы. Обратите внимание, что правила монтажа учитывают все возможные варианты конструкции крыши. Металлочерепица является универсальным кровельным материалом, который может быть использован в любом проекте.

ТЕХНОЛОГИЯ И УСТРОЙСТВО КРЫШИ ИЗ МЕТАЛЛОЧЕРЕПИЦЫ

Как правило, технология и устройство крыши из металлочерепицы практически идентична независимо от производителя. Заводы выпускают весь необходимый набор, который может понадобиться для монтажа, включая доборные элементы и саморезы для крепления. Преимущество покупки всех конструкционных элементов у одного поставщика очевидны. Отдельные части кровли будут хорошо подходить по размерам, что подразумевает легкость монтажа. Все элементы будут идентичным по цвету.

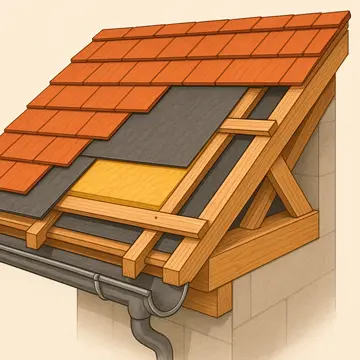

Для начала потребуется схема монтажа металлочерепицы своими руками. Если вы привлекаете бригаду для этих целей, технологическая карта составляется бригадиром. От сложности кровли могут зависеть и расценки по выполняемым работам. Все жилые помещения подразумевают устройство утепленной кровли, что тоже должно учитываться ТТК.

Монтаж кровли из металлочерепицы традиционно включает:

  • установку стропильной системы;
  • монтаж гидроизоляционной пленки либо мембраны;
  • контр-обрешетку и обрешетку кровельной конструкции;
  • утепление и монтаж пароизоляционной пленки;
  • устройство вентиляции кровли;
  • укладку кровельного материала;
  • установку доборных элементов кровли;
  • отделку карнизного свеса или подшивки карниза.

Кровля из металлочерепицы и профлиста укладывается на деревянную конструкцию также, как и в других случаях, отличается большим набором доборных элементов, облегчающих монтаж:

  • сделать крышу с эстетическим внешним видом за счет разнообразия комплектующих;
  • предусмотреть и использовать дополнительные возможности, что улучшит эксплуатационные показатели крыши (вентиляция, обогрев и т. д.).

РАСЧЕТ МАТЕРИАЛОВ И ПРОЕКТ КРЫШИ

Чтобы рассчитать стоимость монтажа металлочерепицы, потребуется проект кровли. Самый простой вариант расчета — это односкатная и двускатная кровля, предполагает практически полное отсутствие отходов. Практически любой человек сможет перекрыть крышу, используя современный профнастил или металлочерепицу за счет легкости материала и хорошо отработанной технологии укладки. Предложенный вариант на фото рассчитан на особенности металлочерепицы Монтеррей.

Для одно- и двухскатной кровли со стропильными фермами 900 и 1200 мм понадобится доска обрешетки брус 32*100 мм (25*100 мм, 50*50 мм), также может использоватья п-образный алюминиевый профиль. Нижняя доска (у карниза) должна быть на 10 мм шире (42*100 мм), чем остальные. Монтаж обрешетки начинается с того места, откуда будет укладываться профлист или металлочерепица. Расстояние между рейками соответствует 350 мм (по ширине одной секции металлочерепицы) для удобства монтажа. При этом расстояние от второй рейки до лобовой доски 300 мм, вверху расстояние от обрешетки до конька – по факту.

Длина волны у каждого вида металлочерепицы может отличаться. От этого параметра будет зависеть и шаг обрешетки, например: металлочерепица Монтеррей и Этерна имеет волну 350 мм, Макси и Верона – 400 мм.

Металлочерепица поставляется с учетом требований к проекту и согласно выбранных размеров листа. Предварительный раскрой листов делается после тщательного обмера крыши, особенно это касается четырехскатных крыш (крыш в виде шатра) и более сложных кровельных конструкций. Размеры крыши учитывают, как минимум, 40 мм свеса нижнего ряда черепицы, если не предусмотрен дополнительный кровельный навес. Расчет количества листов должен учитывать укладку внахлест минимум на 150 мм.

УСТАНОВКА ДОБОРНЫХ ЭЛЕМЕНТОВ КРОВЛИ



  1. Стандартный лист металлочерепицы
  2. Уплотнитель под конек
  3. Конек
  4. Торцевая(ветровая) планка
  5. Карнизная планка
  6. Ендова
  7. Снегодержатель
  8. Лестница для кровли
  9. Настенная лестница
  10. Пожарный люк
  11. Резиновых проход
  12. Вентиляционная труба
  13. Планка примыкания
  14. Водосток

На рисунке показаны все элементы кровли, которые могут быть использованы при монтаже. Данная схема поможет сделать расчеты, заказать необходимое количество приспособлений для укладки и купить металлочерепицу для кровли в необходимом количестве и в комплекте с доборными элементами.

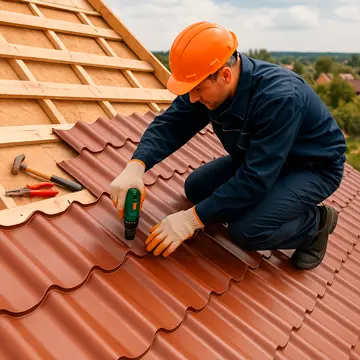

ПОШАГОВАЯ ИНСТРУКЦИЯ ПО УКЛАДКЕ ЛИСТОВ МЕТАЛЛОЧЕРЕПИЦЫ

Пошаговая инструкция по укладке листов металлочерепицы поможет в устройстве кровли с минимальными затратами времени. Чтобы избежать ошибок, соблюдайте порядок монтажа. Металлочерепица укладывается на готовую стропильную конструкцию с гидроизоляцией:

  • Выясните шаг волны металлочерепицы и сделайте проект вашей кровли с учетом размеров, как это описано в пункте «Расчет материалов и проект крыши»;
  • Проведите монтаж обрешетки согласно расчетам п. 1.
  • Сделайте список необходимых кровельных доборных элементов, включая водосток, согласно схеме в пункте «Установка доборных элементов кровли»;
  • Проведите монтаж доборных элементов, придерживаясь следующих правил:
  1. Торцевые доски монтируются с припуском над уровне обрешетки на высоту выбранного профиля, для металлочерепицы Монтеррей — 40 мм. К доске монтируются торцевые планки.
  2. Карнизные планки защищают обрешетку и лобовую доску от влаги. Установка проводится прямо на обрешетку и крепится саморезами к рейке. Чтобы карнизную планку смонтировать ровно, ее «отбивают» с помощью шнура. Между карнизной планкой и кровельными листами устанавливаются уплотнители.
  3. Перед монтажом ендовы нужно смонтировать основание с высотой, равной высоте обрешетки, не забудьте, что гидроизоляция в этом месте должна идти внахлест. Между досками оставляют вентиляционные щели не менее 20 мм. По центру также делается зазор 50-80 мм. При установке ендовы перехлест планок должен быть не менее 200 мм. В местах нахлеста отдельных частей ендовы и листа металлочерепицы используется уплотнитель, совпадающей по форме с профильным листом. Внизу планка обрезается и загибается. Для повышения эстетических качеств используется ендова верхняя по месту обреза кровельных листов, что придаст аккуратный вид. Нахлест металлочерепицы с ендовой должен быть около 250 мм. Расстояние между кровельными листами по разным сторонам ендовы должно быть не менее 200 мм.
  4. Примыкание дымохода можно устанавливать как до монтажа листов, так и после. Гидроизоляционный фартук по всему периметру трубы или только в нижней части. После него устанавливается плоский лист, идущий от трубы под конек.
  • Крепить металлочерепицу для односкатной кровли начинают от торца здания, при монтаже вальмовой кровли – от конька. Листы выравнивают относительно карниза. При крутой кровле удобнее делать монтаж слева направо — край металлочерепицы приподнимается и край нового листа вставляется под него. В результате лист опирается на последнюю волну последнего листа.
  • Правильно монтировать металлочерепицу нужно с учетом размещения слева капиллярной канавки и с учетом поперечного нахлеста листов в 150 мм. Крепление кровли проводится к обрешетке с помощью саморезов в тон цвета кровли, которые также можно приобрести в комплекте к металлочерепице. Крепление делается через одну волну к обрешетке, если в регионе наблюдаются сильные ветры, закрепить можно каждую волну. Крепят лист к обрешетке снизу вверх, потом сдвигаются в сторону и опять повторяют процесс с другим участком кровли. По краю фронтона крепление делается в каждую волну.



  • В районе конька лист крепится через одну продольную волну в крайнюю планку обрешетки. Коньковая планка – к листам кровли также с уплотнителем саморезами с интервалом в каждую волну профиля. Нахлест планки должен быть не менее 100 мм. Желательно с шагом 5-6 метров установить вентиляционные каналы.
  • Торцевая планка крепится с шагом 0,5-1,0 м саморезами сквозь металлочерепицу.

Приведенная инструкция шаг за шагом описывает процесс монтажа металлочерепицы. Если у вас остались вопросы, обратитесь к консультантам нашей компании.

Система водостока – обязательный элемент кровли. Монтаж водосточной системы выполняется одновременно с кровельными работами.

Следуя инструкции по монтажу металлических водосточных систем, вы сможете установить водостоки своими руками.

РАСЧЕТ СЕЧЕНИЯ ВОДОСТОЧНОЙ СИСТЕМЫ

Перед покупкой элементов водосточной системы вам необходимо рассчитать сечение водосточных желобов и труб.

Площадь ската крыши рассчитывается по формуле:

S=(A+B)/2×C,

где:

A – длина кровли по карнизу;

B – длина кровли по коньку;

C – длина ската кровли от карниза до конька;

После этого рассчитываем максимум осадков на единицу площади системы:

Q=S×q/10000, где:

S – площадь ската, полученная из формулы 1;

q – максимальный уровень осадков в регионе.

Полученное значение в литрах в секунду позволяет выбрать необходимый диаметр труб водоотведения.

В малоэтажном строительстве удобнее воспользоваться таблицей, в которой даны усредненные значения, в зависимости от площади кровли и количества водостоков для крыши. Воспользовавшись этими значениями, вы можете самостоятельно оформить заказ на водосточную систему круглого или прямоугольного сечения.



Таблица сечения водосточных желобов и труб

ИНСТРУМЕНТ ДЛЯ МОНТАЖА

Для установки дождевых сливов вам понадобятся:

  • перфоратор или ударная дрель;
  • аккумуляторная дрель-шуруповерт;
  • сверла по металлу и бетону;
  • пила-ножовка по дереву;
  • пила-ножовка по металлу;
  • ножницы по металлу;
  • напильник;
  • молоток;
  • плоскогубцы;
  • киянка с резиновым ударником;
  • строительный уровень;
  • рулетка;
  • пистолет для герметика.

КРЕПЛЕНИЕ ВОДОСТОЧНОГО ЖЕЛОБА

Существуют различные способы крепления держателей желобов:

  • к торцу стропила;
  • к лобовой доске;
  • к крайней доске обрешетки.



МЕСТА КРЕПЛЕНИЯ ДЛЯ ВОДОСТОКОВ

Крепление водостоков (желобов) делается с таким расчетом, чтобы они образовывали наклон в сторону, где будет крепиться водосливная воронка. Уклон должен составлять не менее 20-30 мм. на 10 метров желоба.

Для этого длинные держатели размечаются следующим образом:



Разметка держателей для угла наклона

Держатели, закрепляемые на лобовой доске, крепятся по следующей схеме:



Монтаж держателей под углом

После монтажа держателей в них закрепляется водосточный желоб. Перед укладкой водосточного желоба в нем необходимо выпилить ножовкой по металлу отверстия, через которые вода будет сливаться в воронки.



Выпиливание отверстия под воронку

Если длины желоба недостаточно – внахлест укладывается недостающий элемент желоба. Нахлест должен составлять не менее 50-60 мм. в сторону уклона. На торцы желоба устанавливаются заглушки.

Воронки устанавливаются под отверстиями в желобе и фиксируются с помощью зажимов или защелок.



Крепление желобов

После этого желоб закрывается металлической сеткой, предохраняющей от листвы и птиц, которые могут свить гнезда в водосливной воронке.



Установка сетки на желоб

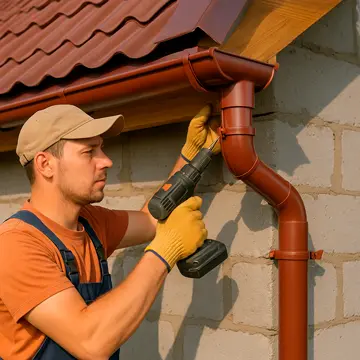

КРЕПЛЕНИЕ ВОДОСЛИВНЫХ ТРУБ

Установка металлических водостоков на стене осуществляется с помощью кронштейнов – держателей труб. В деревянные стены – они вкручиваются непосредственно в просверленное отверстие меньшего диаметра. В бетонные – в пластиковый дюбель, вставленный в просверленное перфоратором отверстие. Шаг между кронштейнами составляет 1000 -2000 мм.



Установка держателей для сливной трубы

Обычно держатели состоят из двух половин, которые могут иметь либо поворотную петлю и защелку, либо две половины, скрепляемые посредством болтов или саморезов.

После установки водосливной трубы устраивают сочленение между стоком воронки и трубой.



Соединение воронки со сливной трубой

Конечным этапом монтажа водосточной системы является установка «отмета» – изогнутого под углом 45° элемента, обеспечивающего отвод воды на расстояние не менее 30 см. от фундамента.
